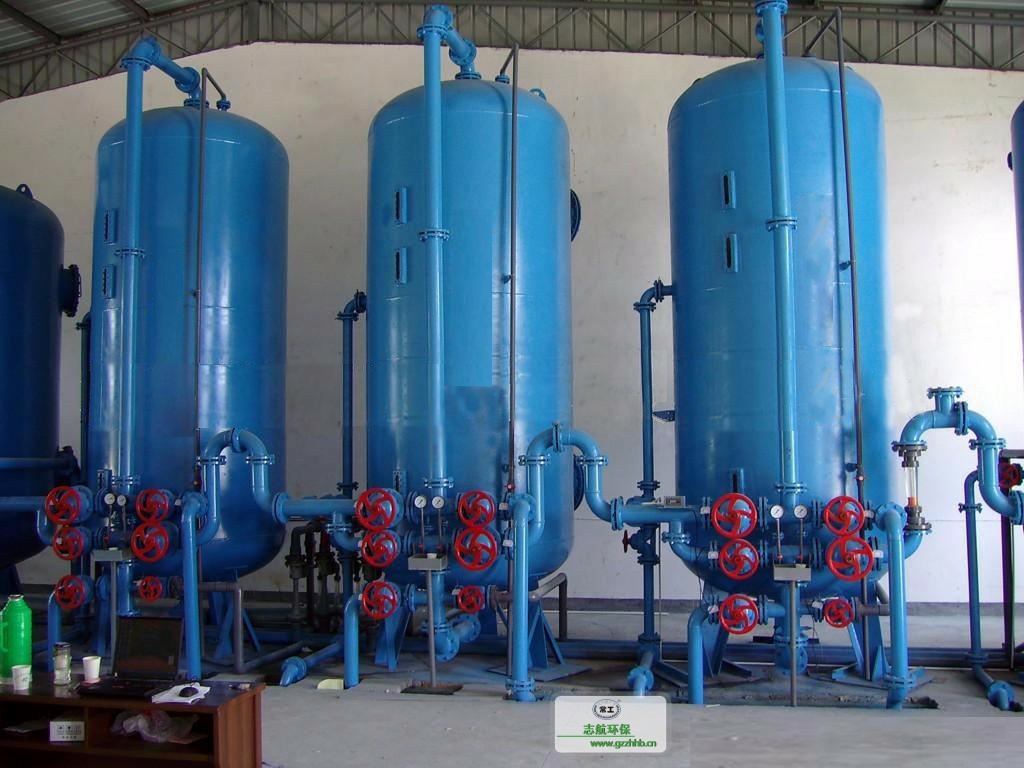

设备概述

        阴、阳两种离子交换树脂，互相充分地混合在一个离子交换器内，同时进行阳、阴离子交换的设备。简称混床。所谓混床，就是把一定比例的阳、阴离子交换树脂混合装填于同一交换装置中，对流体中的离子进行交换、脱除。由于阳树脂的比重比阴树脂大，所以在混床内阴树脂在上阳树脂在下。一般阳、阴树脂装填的比例为1:2，也有装填比例为1:1.5的，可按不同树脂酌情考虑选择。 混床也分为体内同步再生式混床和体外再生式混床。同步再生式混床在运行及整个再生过程均在混床内进行，再生时树脂不移出设备以外，且阳、阴树脂同时再生，因此所需附属设备少，操作简便。

工作原理

          混合床离子交换法，就是把阴、阳离子交换树脂放置在同一个交换器中，在运行前将它们均匀混合，所以可看着是由无数阴、阳交换树脂交错排列的多级式复床，水中所含盐类的阴、阳离子通过该项交换器，则被树脂交换，而得到高度纯水。 在混合床中，由于阴、阳树脂是相互混匀的，所以其阴、阳离子交换反应几乎同时进行，或者说，水的阳离子交换和阴离子交换是多次交错进行的，经H型交换所产生的H+和经过OH型交换所产生的OH-都不能积累起来，基本上消除反离子的影响，交换进行得比较彻底。 由于进入混合床的初级纯水质较好，交换器的负载较轻，树脂的交换能力很长时间才被离子耗竭。 本混合床采用体内再生法，再生时首先利用两种树脂的比重不同，用反洗使阴、阳离子交换树脂完全分离，阳树脂沉积在下，阴树脂浮在上面，然后阳树脂用盐酸(或硫酸)再生，阴树脂用烧碱再生。

结构简述

 一 再生装置 阴离子交换树脂再生碱液在高于阴离子交换树脂面300毫米处母管进液(Φ400、500、600采用单母管进液，Φ800、2500采用双母管进液)，管上小孔布液，管外采用塑料窗纱60目尼龙网布包覆。 阳离子交换树脂再生酸性由底部排水装置的多孔板上排水帽进入。

  二 中排装置 中排装置设置在阴、阳树脂的分界面上，用于再生排泄酸、碱还原液和冲洗型，型式分为双母管或支母管式，管子小孔外包覆塑料窗纱及60目尼龙网各一层。

 三 排水装置 采用多孔板上装设PB2-500型叠片式排水帽,或宝塔式ABS型排水帽,多孔板材质按设备规格不同而异。(Φ400、500、600型采用硬聚氯乙烯多孔，Φ800、2500型采用钢衬胶多孔板)。

  四 进水、出水管径按管道内工质流速为1.5米/秒。

  五 树脂的反洗膨胀率: 由于阴离子交换树脂的反洗膨胀率各不相同，结合实际运行的经验，采用反洗膨胀率为100%，在阴阳树脂分界面处，树脂表面层及最大反洗膨胀高度处各设视镜一个，用以观察树脂表面以及反洗树脂的情况。

  六树脂的输送: 树脂的输入和卸出均考虑采用水力输送，筒体上部设树脂输入口，在筒体下部近多孔板处设树脂卸出口。

优点

(1) 出水水质优良，出水pH值接近中性。

(2) 出水水质稳定，短时间运行条件变化(如进水水质或组分、运行流速等)对混床出水水质影响不大。

(3) 间断运行对出水水质的影响小，恢复到停运前水质所需的时间比较短。

混床设备比较好用一点的还是有机玻璃柱的那种，因为分层的时候比较容易看得清楚。

操作起来方便，再生效果好。

应用状况

   阴、阳离子交换(混合床)是用于初级纯水的进一步精制，一般设置于阴、阳离子交换器之后，也可设置在电渗析或反渗透后串联后使用，当进水口水质在一般含盐量下，出水含盐量可降至0.1毫克/升以下，含硅根≤0.05毫克/升,导电度≤1微姆/厘米。处理后的高纯水可供高压锅炉、电子、医药、造纸化工等工业部门应用。
